一般新工程師對于電路板的設計技巧不是很熟，因此，了解一些電路板設計知識是相當有必要的，下面讓深圳市潤澤五洲電子科技有限公司來為大家介紹電路板設計的注意事項與操作技巧。

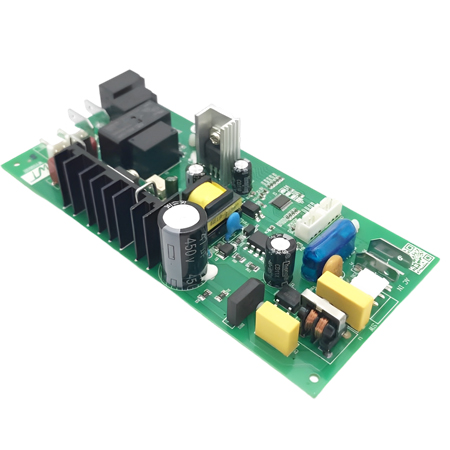

1、加工層次定義要明確

當文件中出現不明確的地方時，一定要找專業工程師進行核對，這樣能降低制版錯誤幾率。

2、銅箔離外框的距離不能太近

大面積的銅箔離外框的距離最少要保持0.2毫米以上的間距。

3、不能用填充塊畫焊盤

用填充塊畫焊盤，在線路板設計中是可以的，在加工時是不能用的，因為此類焊盤不能直接生成阻焊。

4、電地層不能花焊盤和連線共存

地層與實際印制的板上圖像是不一樣的，他們是相反的，所有連線都是阻隔線，不能留下缺口，否則很容易導致電源短路。

5、焊盤不能太短

表面貼元器件的焊盤，如果太短的話，就很容易出現測試針錯不可位的情況。因為太過密集的焊盤，兩腳之間的間距是很小的，焊盤也非常細，安裝測試針的時候，必須要上下交錯才能完成，否則就會出現這種情況。

6、焊盤不能重疊

焊盤重疊很容易導致鉆孔過程中出現報廢的現象，所以，焊盤一定不能重疊。

以上是關于“電路板設計的注意事項與操作技巧”的介紹，希望對大家有一定的幫助，更多PCBA資訊請關注本站的內容更新!深圳市潤澤五洲電子科技有限公司是一家專業的PCBA加工企業，擁有全自動SMT生產線和波峰焊，為您全程開放生產和質量檢測過程，找到我們，您就屬于有了自己的電子加工廠!
