新能源充電樁PCBA（Printed Circuit Board Assembly，印刷電路板組裝）方案是新能源充電樁設計與制造的核心部分，它集成了充電樁的各種功能電路和元器件，確保充電樁能夠安全、穩定、高效地工作。以下是一個詳細的新能源充電樁PCBA方案的概述：

一、方案概述

新能源充電樁PCBA方案旨在通過高度集成的電路板設計，實現充電樁的智能化、網絡化、高效化。該方案涵蓋了充電樁的主控板、電源板、通信板等多個部分，通過精密的電路設計和優化的元器件選型，確保充電樁在各種工況下都能穩定運行。

二、主要組成部分

1. 主控板：

• 核心處理器：采用高性能的32位或64位嵌入式處理器，負責充電樁的整體控制和管理。

• 電源管理：集成電源管理電路，確保充電樁在不同輸入電壓下都能穩定工作。

• 通信接口：提供多種通信接口（如CAN、RS485、Ethernet、4G/5G等），支持遠程監控和數據傳輸。

• 保護功能：包括過壓保護、過流保護、短路保護、溫度保護等，確保充電樁和車輛的安全。

2. 電源板：

• 功率轉換：將電網輸入的交流電轉換為直流電，為充電樁提供穩定的電能供應。

• 功率因數校正：采用PFC（功率因數校正）技術，提高充電樁的能效和電網的利用率。

• 電磁兼容：通過合理的電路設計和元器件布局，減少電磁干擾，提高充電樁的電磁兼容性。

3. 通信板：

• 無線通信模塊：支持4G/5G、Wi-Fi、藍牙等無線通信方式，實現充電樁與云端平臺的數據交互。

• 有線通信接口：提供RS232、RS485、Ethernet等有線通信接口，支持與其他設備的連接和通信。

三、功能特點

1. 智能化控制：通過高精度的傳感器和智能算法，實現充電樁的自動識別和自適應充電，提高充電效率和安全性。

2. 遠程監控：支持遠程監控和故障診斷功能，通過云平臺實時查看充電樁的運行狀態和充電數據。

3. 多種支付方式：支持掃碼支付、刷卡支付等多種支付方式，滿足用戶的不同需求。

4. 安全防護：具備多重安全防護功能，包括過壓保護、過流保護、短路保護、溫度保護等，確保充電樁和車輛的安全。

四、設計與制造流程

1. 需求分析：根據用戶需求和市場調研結果，確定充電樁的功能和性能要求。

2. 電路設計：根據需求分析結果，進行電路設計和元器件選型。

3. PCB設計：利用專業的PCB設計軟件繪制電路板圖，并進行仿真驗證。

4. 元器件采購：根據電路板設計結果，采購所需的元器件和物料。

5. PCB板制作：將電路板圖發送至PCB廠家進行制作和加工。

6. 元器件焊接與組裝：將元器件焊接到PCB板上，并進行組裝和調試。

7. 測試與驗證：對組裝好的充電樁進行嚴格的測試和驗證，確保其功能和性能符合要求。

8. 批量生產：在測試通過后，進行批量生產和發貨。

綜上所述，新能源充電樁PCBA方案是一個復雜而精細的設計過程，需要綜合考慮多個方面的因素。通過科學合理的方案設計和精細的制造工藝，可以確保充電樁的高品質和高性能。

深圳市潤澤五洲是一家專業PCBA加工廠，10年專注SMT貼片、DIP插件、PCBA OEM代工代料、整機裝配一站式服務。具有多年的電子產品制造經驗和行業解決方案，公司憑借10年的制造經驗可為客戶提供：高服務、高品質、高效率的一站式加工廠。

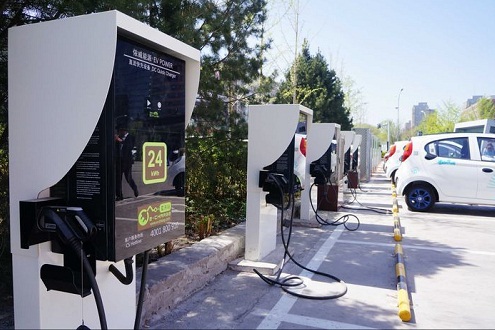

充電樁是以新能源汽車為平臺，利用綜合布線技術、網絡通信技術、安全防范技術、自動控制技術將新能源汽車和充電樁帶入環保市場。充電樁構建高效的充電模式和服務站點，提升新能源汽車充電的便利性、安全性、可靠性，并實現環保節能的綠色生態氣息。
