SMT加工模板印刷的基本操作流程
- 發表時間:2022-06-28 09:54:41
- 來源:本站
- 人氣:857
SMT加工模板印刷作為最基本的SMT貼片加工廠焊膏印刷方式,雖然目前有許多種印刷設備,但印刷過程基本上都是大同小異的,下面跟著深圳市潤澤五洲一起來了解SMT加工模板印刷的基本操作流程。
(1)印刷準備。第一類:治具準備,準備模板、刮刀、工具諸如內六角螺絲刀等;第二類:材料準備,準備焊膏、用周轉箱裝好的PCB、酒精、擦拭紙等;第三類:文件準備,準備裝配技術文件、工藝卡、注意事項等。
(2)安裝模板、刮刀。模板安裝,將其插入模板軌道上并推到最后位置卡緊,擰下氣壓制動開關,固定。刮刀安裝,根據待組裝產品生產工藝的需要選擇合適的刮刀,一般選擇不銹鋼刮刀,特別是高密度組裝時,采用拖尾刮刀方式安裝。

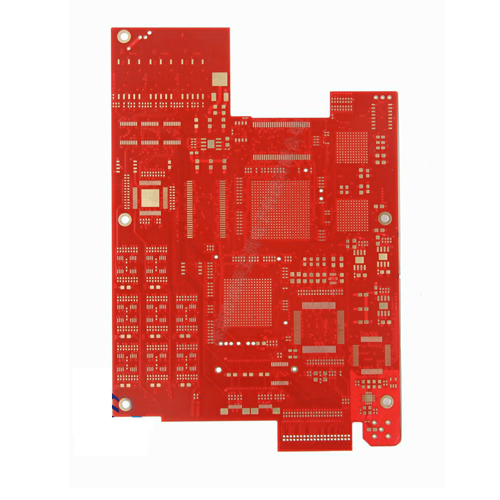

(3)PCB定位與圖形對準。PCB定位的目的是將PCB初步調整到與模板圖像想對應的位置上,基板定位方式有孔定位、邊定位、真空定位。
(4)設置工藝參數。主要參數有刮刀壓力、刮刀速度、刮刀角度、刮刀選擇、分離速度、印刷間隙、印刷行程、清洗模式及頻率等。
(5)添加焊膏并印刷。用小刮勺將焊膏均勻沿刮刀寬度方向施加在模板的漏印圖形后面,不能將焊膏施加到模板的漏孔上。
(6)模板印刷結果分析。焊膏印刷結果要求如下。印刷焊膏量均勻一致性好;焊膏圖形清晰,相鄰圖形之間盡量不粘連;焊膏圖形與焊盤圖形盡量不要錯位。
(7)焊膏印刷缺陷分析。
以上是關于“SMT加工模板印刷的基本操作流程”的介紹,希望對大家有一些幫助,更多PCBA資訊請關注本站的內容更新!深圳市潤澤五洲電子科技有限公司是一家專業的PCBA加工企業,擁有全自動SMT生產線和波峰焊,為您全程開放生產和質量檢測過程,找到我們,您就屬于有了自己的電子加工廠!
