PCB電路板的兩種檢測方法
- 發表時間:2022-04-22 10:44:08
- 來源:本站
- 人氣:833

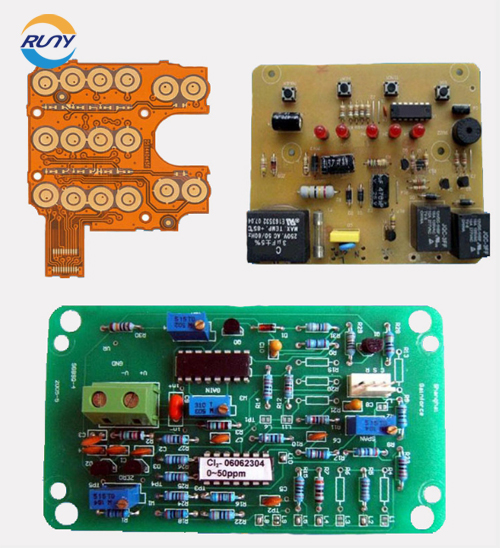

PCB電路板的檢測方法是怎么樣的?PCB電路板一般指的是印刷電路板,對于一些密度小,數量少的PCB電路板都是自動檢測,針床測試法與雙探針、飛針測試法主要用于復雜的PCB線路板。
1、針床測試法
針床測試法指的是由帶有彈簧的探針連接到PCB線路板上的每一個檢測點,用來保證每個檢測點接觸良好,在檢測軟件的控制下,可以對檢測點和檢測信號進行編程,盡管使用針床測試法可能同時在PCB線路板的兩面進行檢測,當設計PCB線路板時,還是應該使所有的檢測點在PCB線路板的焊接面。
一種基本的通用柵格處理器由一個鉆孔的板子構成,插針起探針的作用,并利用PCB線路板上的電連接器或節點進行直接的機械連接。如果PCB線路板上的焊盤與測試柵格相配,那么按照規范打孔的聚醋薄膜就會被放置在柵格和PCB線路板之間,以便于設計特定的探測。連續性檢測是通過訪問網格的末端點實現的,探針的接近程度限制了針床測試法的效能。
2、雙探針或飛針測試法
飛針測試儀不依賴于安裝在夾具或支架上的插腳圖案,雙探針能在彼此相距4mil 的范圍內移動。探針能夠獨立地移動,并且沒有真正的限定它們彼此靠近的程度。帶有兩個可來回移動的臂狀物的測試儀是以電容的測量為基礎的。將PCB線路板緊壓著放在一塊金屬板上的絕緣層上,作為電容器的另一個金屬板。假如在線路之間有一條短路,電容將比在一個確定的點上大。如果有一條斷路,電容將變小。建議選用2.5毫米以上的柵格,如果測試針小而脆,柵格容易損壞,將通用測試儀和飛針測試儀聯合使用,可使高密度PCB線路板的檢測即精確又經濟。
以上是關于“PCB電路板的兩種檢測方法”的介紹,希望對大家有一定的幫助,更多電路板資訊請關注本站的內容更新!深圳市潤澤五洲電子科技有限公司是一家專業的PCBA加工企業,為您全程開放生產和質量檢測過程,找到我們,您就屬于有了自己的電子加工廠!
