當您想要控制高電流或電壓時，您可能首先想到的是達林頓晶體管。但是，如果您無法訪問達林頓對，則可以尋找替代方法。謝天謝地，我們有你需要的東西。功率晶體管也非常適合高電流增益控制——尤其是 Bd139 引腳。

Bd139 是此類應用的最佳晶體管之一。而且，它并沒有那么貴。

因此，在本文中，您將了解有關 Bd139 的所有信息、如何在電路中安全運行它以及不同的 Bd139電路項目。

讓我們潛入吧！

什么是BD139？

Bd139晶體管

資料來源：維基共享資源

Bd139 是NPN 晶體管，可通過互補電路控制音頻放大器和驅動器中的大電壓。由于它是 NPN 晶體管，發射極和集電極處于PN 結或開路（反向偏置）。此外，當您將管腳接地并接收信號時，管腳將變為正向偏置（閉合）。

此外，Bd139 的放大能力取決于晶體管的增益值——40 到 160。但是，Bd139 的電流限制為 1.5A，因此無法連接需要高于 1.5A 電流的負載。

此外，當您完全偏置該晶體管時，它將允許最大 1.5A 電流通過發射極和集電極。因此，管腳需要1/10個集電極電流和電壓（5V最大）的供應，以完全偏壓該晶體管。

菲利普斯 Bd139

資料來源：維基共享資源

Bd139 引腳排列

Bd139 具有三個主要引腳排列，我們將在下表中進行描述：

Bd139 引腳圖

資料來源：維基共享資源

Bd139 特點

電子電路

以下是 Bd139 的顯著特點：

• 您可以在 To-255 包中獲得它

• VBE 只有 5V

• VCE 是 80V

• 它有一個 12.5w 的集電極損耗因數

• 您也可以在無鉛包裝中獲得它

• 它還具有 80V 集電極-基極電壓

• 它采用 SOT-32 塑料封裝

• 它具有 40 至 60 DC 增益

• 1.5A是它的連續集電極電流（IC）

• 存儲和工作結的工作溫度范圍為 -55 至 +150 o C

Bd139的替代品和等價物

您可以使用以下等效物替換 Bd139：

Bd237、Bd179、Bd139G、Bd230、Bd169、Bd379、MJE244、Bd237G、MJE722、MJE242、Bd791 或 Bd789。

Bd139的應用

以下是 Bd139 的不同應用：

• Bd139 在工作電壓為 5V 的電子電路中工作

• 它適用于開關電路

• 這個 Bd139 NPN 晶體管有助于控制不需要超過 1.5A 的負載

• 您可以在放大電路中使用 Bd139

• Bd139 非常適合教育和 DIY 電子項目，如 Arduino 項目、模擬電路項目等

• 您可以在負載驅動電路中使用它

• Bd139 非常適合射頻放大器

如何在您的電路中安全地長時間運行 Bd139

當您施加過大的負載時，很容易損壞您的 Bd139。因此，您需要遵循一些步驟來安全地運行 Bd139。

首先，不要在高于 80V 的電壓上使用 Bd139。此外，驅動需要超過 1.5A 的負載對于該晶體管來說是危險的。使用最適合晶體管的散熱器也很重要，

除了使用合適的散熱器外，還要為基極電流源找到正確的基極電阻器。此外，使該晶體管遠離低于和高于生存溫度的溫度 - 溫度為 -55 至 +150 o C。

Bd139電路項目

在這里，我們將討論 Bd139 的三種不同應用。這三個應用包括用作放大器的 Bd139、用作開關的 Bd139 和使用 Bd139 的 Arduino 項目。

Bd139 作為放大器工作

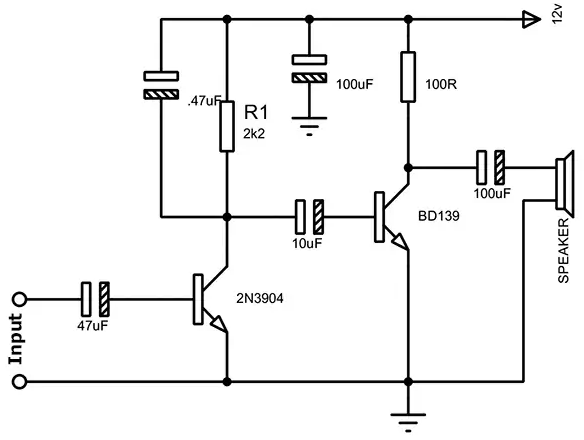

Bd139放大器電路圖

資料來源：維基共享資源

我們有一個 2 瓦 AB 類音頻功率放大器，可為該應用生成全面的頻率響應和低諧波失真。

該電路可以驅動一個 8Ω 的揚聲器。該揚聲器的輸出功率約為 5 瓦，使該電路的電源電壓介于 12V 和 18V 之間。

該電路還具有一個由 2n3904 和 Bd139 組成的兩級晶體管。然而，這兩種晶體管都有確切的技術規格。

此外，這些晶體管采用標準發射極配置，因此，只要輸入信號到達輸入電容器，它們就可以繞過輸入信號。

然后，Q1 晶體管放大輸入信號并將其發送到晶體管 Q2。最后，Q2 晶體管再次放大呼叫并將其發送到輸出。

BD139 作為開關工作

Bd139開關電路圖

資料來源：維基共享資源

在這里，我們有一個使用 Bd139 的基本開關電路模型。此外，電路上還有兩個電阻器用于驅動 LED 和晶體管。

因此，當開關閉合時，它允許基極電阻供電，從而打開 Bd139。然后，由于脈沖到達 LED，它開始發光。

此外，Bd139 的完全偏置狀態是飽和區。并且基極-發射極電壓 (VBE) 和集電極-發射極 (VCE) 只能處理 80 伏。因此，當基極電流消失時，Bd139 晶體管關閉。

使用 Bd139 的 Arduino 項目

Bd139 Arduino應用電路圖

資料來源：維基共享資源

這是一個使用 Bd139 晶體管的 Arduino 項目。在這個電路中，Bd139 處理速度控制操作和應用。

該電路是控制風扇速度的速度控制電路。另外，從電路圖中我們可以看出PMW端和Bd139三極管是相連的。因此，允許 Bd139 晶體管通過 Arduino 板上的脈沖來控制風扇的速度。

加起來

Bd139晶體管

資料來源：維基共享資源

Bd139晶體管是眾所周知的NPN晶體管，可用于各種電子電路。此外，它是您課程中最好的晶體管之一，因為它價格實惠且集電極電流高。

為此，您可以在商業電子電路和教育項目中找到 Bd139 晶體管，它也可以驅動 1.5A。因此，您可以移動一些大電流設備，如 LED、大電流繼電器和電機。

發光二極管

此外，它的高耐用性歸功于其高集電極基極和集電極-發射極電壓（80 伏）。此外，其 12.5W 集電極耗散使其成為放大器應用的理想晶體管。此外，它的飽和電壓很小，只有 0.5v，使其成為功率控制的最佳晶體管之一。

來到本文的結尾。請記住，我們始終感謝您的建議和問題。所以，如果你有的話，一定要聯系我們。我們很樂意為您提供幫助。
