你有沒有發現你的冰箱門一直微開，你的大部分食物都出錯了？或者，您的冰箱門是否需要額外推動才能正確關閉？好吧，您很幸運，因為我們為您提供了解決方案。您需要的是帶有控制面板的冰箱警報器。

聲音冰箱警報很容易制作和設置。此外，對于您的冰箱門問題，這是一種成本較低的解決方案。

因此，在本文中，我們將展示您需要了解的有關冰箱警報的所有信息以及如何制作簡單的冰箱警報電路。

什么是冰箱報警器？

如果您將冰箱門打開一段時間，冰箱門警報電路會觸發警報。

這是當您打開冰箱門時會發生的情況。首先，冰箱艙會變得比平時更熱。

接下來，恒溫器將感應到這種溫度升高并嘗試為機艙降溫。恒溫器總是試圖保持制冷系統的工作溫度。但是，如果您的冰箱有顯示面板，您可以通過警報圖標閃爍或警報傳感器看到指示燈。

打開冰箱

此外，壓縮機將持續工作以溶解進入機艙的熱量。因此，增加了插座的功耗。

這里重要的是，如果冰箱在這種情況下繼續工作，會縮短壓縮機的使用壽命并導致其出現故障。

出于這個原因，冰箱門警報器就是您所需要的——如果您有這個問題的話。

冰箱警報如何工作？

冰箱警報器的功能是通過發送信號來提醒您知道冰箱門何時打開。傳感器負責檢測何時發出警報信號。

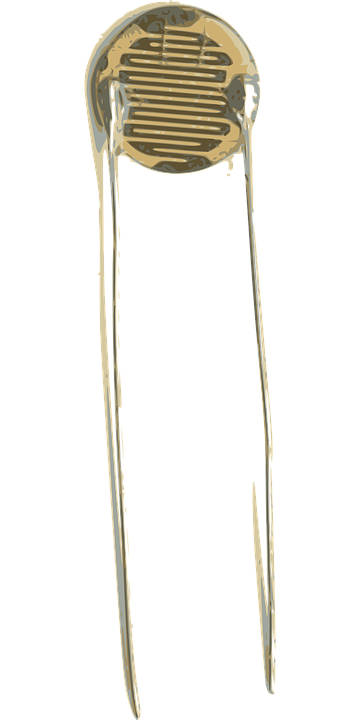

冰箱警報聲的傳感器是LDR。因此，當來自冰箱或外部燈泡的光線照射到 LDR 傳感器上時，它會降低其電阻。一段時間后（大約 10 秒），電容器電壓達到電路的閾值。

LDR

來源：最大像素

出于這個原因，電路會生成一個具有幾個赫茲頻率的方波信號，并將其發送到音調振蕩器。放大器放大音調信號并驅動陶瓷換能器——使頻率加倍。

此外，您可以輕松調整 LDR 的光靈敏度和警報音，以匹配陶瓷換能器的諧振頻率。

此外，當音調頻率等于陶瓷換能器的諧振頻率時，您可以獲得最大音量。

當沒有燈光照射到 LDR 時，聲音警報或蜂鳴聲將關閉。

DIY冰箱門報警器

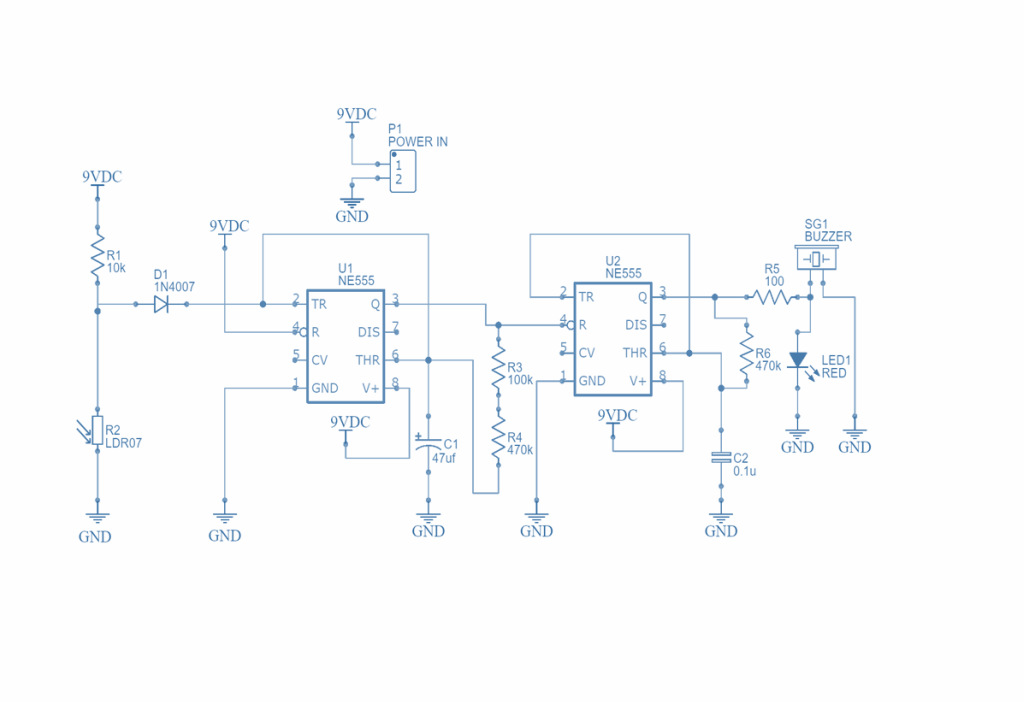

現在，讓我們看看使用 555 定時器IC構建一個簡單的 DIY 冰箱警報器。這是我們將使用的電路：

冰箱報警電路圖

資料來源：維基共享資源

電路說明

當您關閉冰箱門時，LDR 的電阻幾乎為 1MΩ。現在，分壓器的輸出電壓顯示在電容器兩端，但它保持充電狀態。因此，產生低輸出。但是，當您打開冰箱門時，光線會落在 LDR 上并降低其電阻，從而使電容器放電。因此，輸出開始振蕩到特定頻率。因此，工作變得高。

此外，電容器再次充電并達到由電容器放電設置的閾值。這個過程一直持續到 LDR 的電阻再次變高——當它檢測不到光時就會發生這種情況。

發生這種情況時，第二個定時器 IC 開始振蕩并在高和低之間切換其輸出。此外，它還允許連接到定時器 IC 的 LED 和蜂鳴器以波動模式閃爍和蜂鳴。

由于第二個計時器的內部振蕩和第一個555 計時器的變化，這些模式是組合的。

555定時器IC

資料來源：維基共享資源

當第一個定時器的輸出變為高電平時，第二個定時器的 RESET 將觸發。因此，允許電容器（C2）充電并產生低結果。但是，在短時間內，電容器會放電并使輸出為高電平。因此，連接到輸出的蜂鳴器將產生蜂鳴聲。

電路元件

以下是構建此電路所需的組件：

• 555定時器IC (2)

• 5 毫米 LDR (1)

• 小蜂鳴器 (1)

• 5 毫米 LED (1)

• 1n4007 二極管 (1)

• 47uf電解電容(1)

• 0.1uf 陶瓷電容器 (1)

• 電阻器 – 10K'Ω – 1；470K'Ω – 2；100K'Ω – 1；100'Ω (4)

• 印刷電路板(1)

• 連接線

• 9V 電池 (1)

腳步

不時為該電路使用PCB使其變得更加容易。您所要做的就是遵循這些步驟，就像用戶手冊一樣，并根據印刷電路板放置組件。以下是步驟：

第 1 步 - 收集組件

在構建任何東西之前，請始終確保您擁有所有必要的細節和工具。查看上面的列表，了解構建電路所需的基本組件和經典產品。

第 2 步 - 焊接底座

在將定時器 IC 放置在 PCB 上之前，先焊接它們的底座。

冰箱PCB

資料來源：維基共享資源

第 3 步 - 電路組裝

焊接定時器 IC 的底座后，下一步是將它們放置在 PCB 上。接下來，獲取電阻器并將它們也焊接到 PCB 上。（確保遵循 PCB 上的標記）。

第 4 步 - 電路組裝 2

現在，焊接您的電容器（陶瓷和電解電容器）、二極管、LED、LDR、蜂鳴器，最后焊接電源連接器。

多色 LED

二極管

蜂鳴器

LDR增強劑

資料來源：維基共享資源

步驟 5 – 最終測試

最后但并非最不重要的一點是，通過將電路連接到 9V 電池來為電路供電，測試它以檢查一切是否正常，并進行必要的警報調整。

冰箱門報警器的優點

以下是在家中安裝冰箱門警報器的一些優點：

• 冰箱門報警器容易制作

• 您可以自定義和設置報警鍵

• 它可以使您免于食物損失

• 不貴

• 它也易于安裝和維護

• 可以為您節省大量電費，減少您的電源開支

最后的話

對于工程師、DIY 者和設計師來說，冰箱門報警器是最簡單的項目之一。此外，它很有幫助，可以防止您縮短冰箱的使用壽命。

這也是了解孩子或動物晚上何時偷偷吃零食的好方法。但是，還有其他方法可以制作冰箱警報，例如沒有定時器 IC 的常規電路和門禁警報。我們認為定時器 IC 電路為鬧鐘類型的課程提供了最好的結果。

好了，這篇文章到此結束。如果您有任何問題或建議，請隨時與我們聯系，我們將很樂意為您提供幫助。
