555 定時器是當今 DIY 電子產品中最常用的芯片之一。一旦您更好地了解它們的工作原理，它們就會小巧、有用且易于使用。

下面，我們將與您分享555定時器是什么，讓您深入了解他們的電子理論以及電路原理。

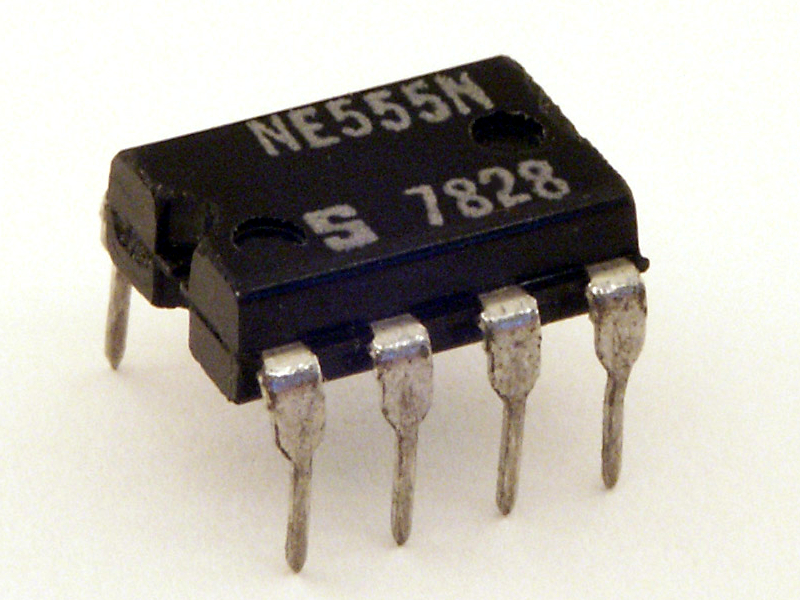

（原555型振蕩器）

1. 什么是 555 定時器？

555 一次性定時器得名于三個內部 5k 歐姆電阻器，用于為兩個比較器電路生成參考電壓。市場上最流行和最有價值的精密計時設備之一既可以用作簡單的定時器，也可以用于生成單脈沖和長時間延遲。

人們?cè)诨倦娮赢a(chǎn)品中長期使用這些定時器。

 （555 Oneshot）

2. 555 Oneshot電路——555定時器框圖

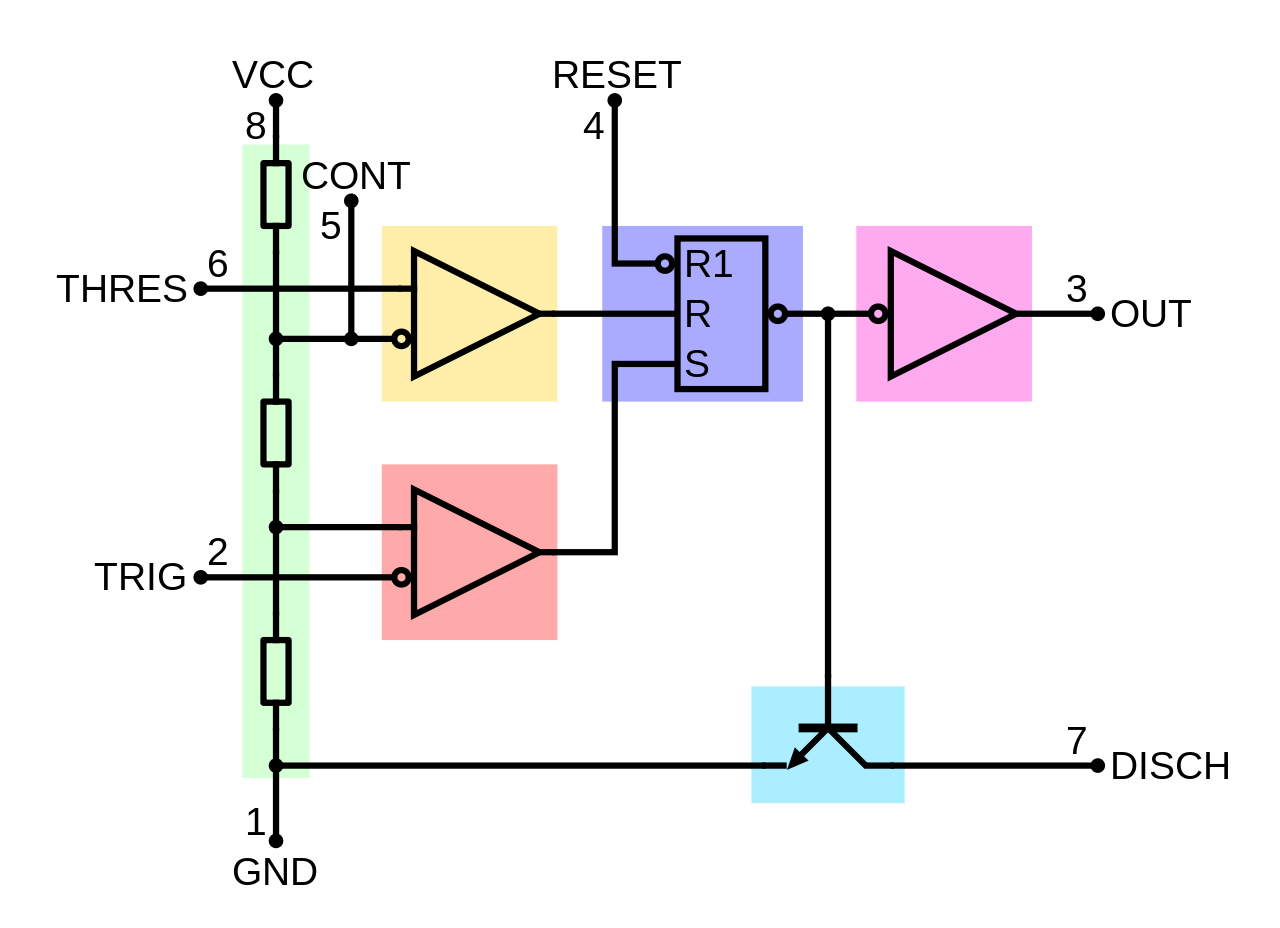

( 555 內部塊電路圖)

• 引腳一：這是接地引腳，因?yàn)樗鼘?555 定時器連接到負電源軌。

• 銷二：這些銷也稱為觸發銷。響應此引腳上的負脈沖，當電壓低于三分之一 Vcc 時，內部觸發器從“低”狀態切換到“高”狀態。

• 引腳三：這是我們的輸出引腳。任何 TTL 電路都由輸出引腳驅動，因?yàn)樗梢晕栈蛱峁└哌_(dá) 200mA 的電流。您的輸入觸發脈沖比您的輸出脈沖短。

• 引腳四：復位引腳。引腳四有助于復位控制時序輸出的內部觸發器，（引腳三）。不使用時一般接邏輯“1”電平，此輸入為低電平有效輸入。

• 引腳五：這是控制電壓的引腳。分壓器網絡在 2/3Vcc 電平被覆蓋。施加到該引腳的電壓可以獨立于 RC 時序網絡改變輸出信號的寬度。不使用時，10nF 電容連接到引腳 1，以確保沒有噪聲干擾。

• 引腳六：這是閾值引腳。當電壓超過 2/3Vcc 時，觸發器復位，輸出從“HIGH”狀態切換到“LOW”狀態。

• 引腳七：也稱為放電引腳。當輸出電壓，引腳 3 切換為低電平時，電容器通過內部 NPN 晶體管的集電極放電到地。

• 引腳八：這是您的電源和 Vcc 引腳。它是供電的引腳，對于通用的555定時器，它的供電電壓在4.5V到15V之間。

3. 555 Oneshot電路——單穩態555定時器

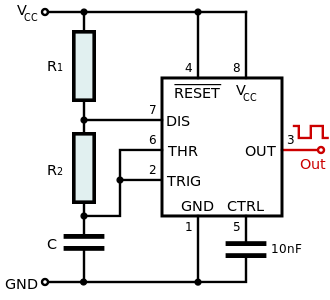

（單穩態多諧振蕩器電路圖）

當單穩態定時器電路的觸發器輸入端（也稱為引腳二）施加負脈沖時，觸發器將其輸出從“低”狀態變?yōu)椤案摺睜顟B(tài)。通過消除外部定時電容器兩端的短路，關閉連接到放電引腳的放電晶體管，短路消除并具有抗擾度。您知道交流電路是交流電路中電壓、電流和電阻之間的基本關系嗎？直流電和交流電產品都包含它們。

換句話說，這個過程允許定時電容器通過電阻器充電。直到電壓達到其閾值（由引腳 6 指定），比較器的輸出才會從“高”狀態變?yōu)椤皩?dǎo)通”，并通過放電引腳對電容器放電。

Monostable Timer 目前有 2 個開放的工作電路。一旦輸出返回到穩定狀態“低”，輸出需要另一個觸發脈沖再次重新啟動計時過程。從本質上講，這意味著在這個確切的時間，單穩態多諧振蕩器只有一種穩定狀態。

4. 555 Oneshot 電路——單穩態電路方程

（單穩態定時器的方程式）

'T' 是電輸出的長度（以秒為單位）

“R”是電阻在歐姆電阻

“C”是以法拉為單位的電容器的電容

正如您在上面的等式中看到的，您可以通過使用更大的電阻器或電容器來增加電力輸出，這些電阻器或電容器可以處理通過它們的更多電力。您也可以縮短等式。使用較小的電容器和較小的電阻器以獲得較小的電輸出。

1. 555 定時器輸出的灌電流和拉電流

（帶有 Arduino 頂視圖的 555 定時器）

例如，假設您將引腳 1 和引腳 3 連接到兩個引腳之間的 LED。LED 將亮起，輸出將為“低”。這意味著電流將流入或吸收到 555 定時器輸出端。

在另一個電路中，您有引腳 3 和連接到 LED 的接地引腳。這意味著電流將源出或供應到輸出端子。當輸出為“高”時 LED 將亮起。

555 定時器可以同時吸收和拉出輸出負載。這將導致兩個 LED 同時連接到同一輸出端子，并且它們將同時打開。換句話說，您擁有附加電路的功能，但您只使用一個電流電路。

最后的想法

555 One-shot 電路具有單次脈沖。定時器電路是電路的核心。在電路中，您還將有一個繼電器開關。繼電器連接到IC的輸出。然后，您可以將任何交流電路或直流電路設備連接到一次性定時器電路。
