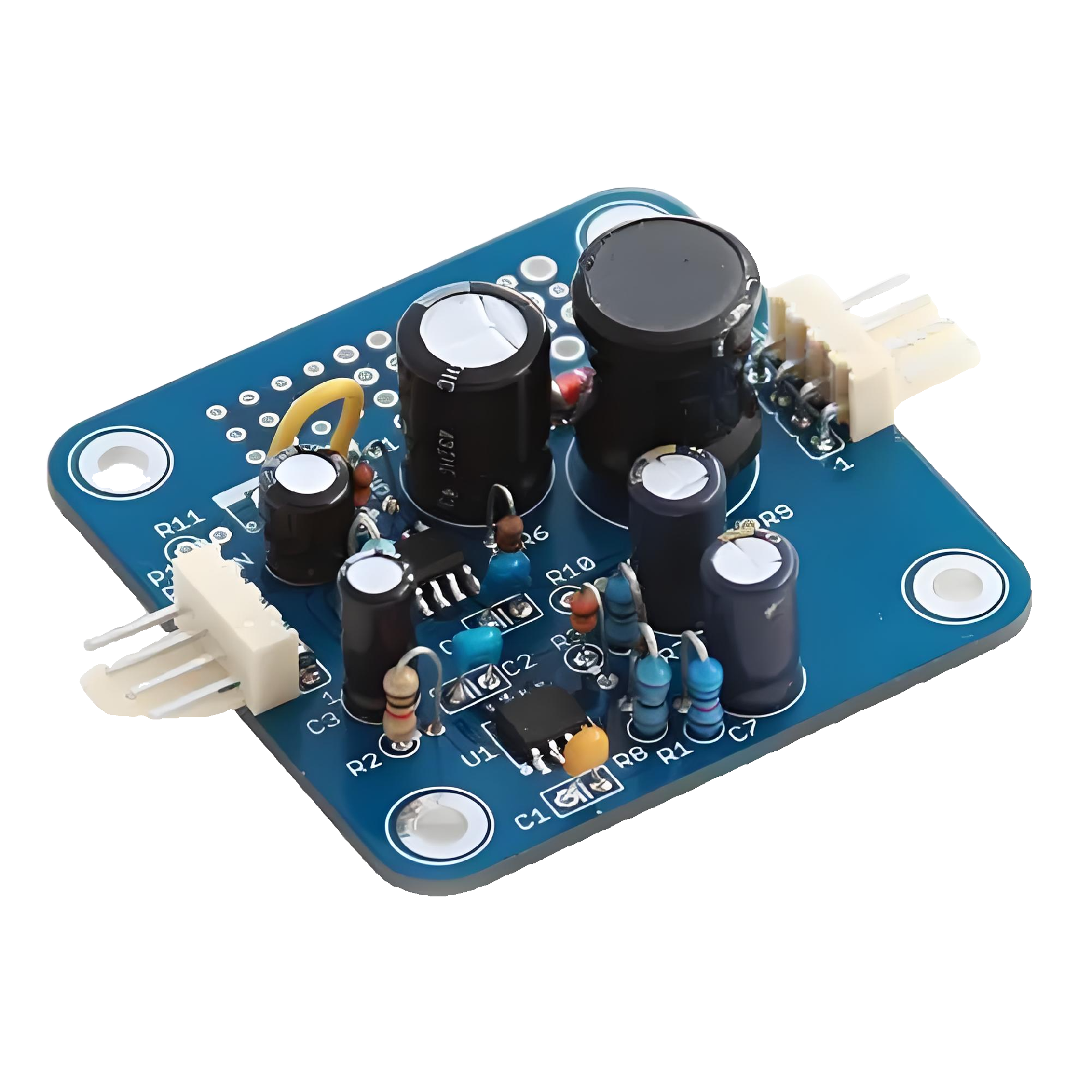

PCB（Printed Circuit Board）線路板上的電子元件種類繁多，它們在電路中扮演著不同的角色，共同實現電路的各種功能。以下是對PCB線路板上常見電子元件的詳細介紹：

一、按功能分類

1. 被動元件

被動元件是指在電路中不具有放大、開關等主動功能的元件，其主要作用是對電路進行濾波、分配、保護等。

• 電阻器（Resistors）：用于限制電流、分壓、消耗電能或提供電路穩定性。

• 電容器（Capacitors）：用于存儲和釋放電能、濾波、維持電壓穩定等。

• 電感器（Inductors）：用于儲存能量、阻擋變化電流、濾波等。

• 二極管（Diodes）：用于單向?qū)щ姟⒄鳌⒈Ｗo等。其中，保護二極管（如Schottky Diodes）還用于快速整流和電壓防護。

2. 主動元件

主動元件是指具有放大、開關等主動功能的元件，其主要作用是對電路進行放大、開關等操作。

• 晶體管（Transistors）：用于放大信號、開關、放大電流等。除了三極管，還包括場效應管等。

• 集成電路（ICs）：將多個電子元件集成在一起，包括操作放大器、微處理器、存儲器、邏輯門等多種類型，用于執行各種復雜功能。

3. 其他元件

• 連接器（Connectors）：用于連接電路板與其他組件，如插頭、插座、連接塊等。

• 電源管理元器件：如穩壓器、開關電源、電池管理芯片，用于管理電源供應和電池充電。

• 傳感器：包括溫度傳感器、濕度傳感器、加速度傳感器、光傳感器等，用于檢測環境參數。

• 開關元件：如按鈕開關、輕觸開關、轉動開關，用于手動控制電路。

• 保護元器件：如保險絲、熱敏電阻，用于電路保護。

• 濾波器（Filters）：用于抑制電磁干擾、濾波、整流等。

• 振蕩器（Oscillators）：用于產生穩定的時鐘信號。

• 電阻分壓器（Potentiometers）：用于調整電路參數。

• 指示燈和LED：用于指示電路狀態、提供視覺信號。

• 變壓器和變壓器元件：用于變換電壓、隔離電路。

• 傳輸線和波導元件：用于信號傳輸和波導傳輸。

• 聲學元件：如麥克風、揚聲器、陶瓷諧振器，用于聲音和聲波傳輸。




二、PCB線路板的作用

PCB線路板不僅承載著這些電子元件，還通過導電線路將它們相互連接，形成一個完整的電路系統，實現各種功能。PCB線路板的作用主要包括：

• 承載和連接元器件：通過導電線路承載和連接各種電子元器件，形成一個完整的電路系統。

• 傳輸信號和能量：將電子元器件產生的信號傳遞到其他部分，同時將外部的能量傳輸?shù)絻?nèi)部電路。

• 保護內部元件：防止外部環境對元器件造成損害，如防止靜電、水分和灰塵的影響。

三、PCB元器件的擺放技巧

在PCB設計中，元器件的擺放對電路的性能、可靠性和可制造性有重要影響。以下是一些常見的擺放技巧：

• 了解PCB板的形狀和尺寸限制：在設計PCB時，要考慮PCB需要安裝在內部的外殼，確定安裝孔和邊緣連接器的位置。

• 按功能對組件進行分組：確保組件根據電路中的功能塊進行隔離，如電源管理組件不應與模擬部件混雜在一起。

• 規劃組件的放置位置：讓最嘈雜的信號遠離高度敏感的信號，以減少干擾。

• 保持足夠的間隙：放置元件時，要確保有足夠的間隙讓銅線穿過，特別是在有數百個引腳的元件附近。

總的來說，PCB線路板上的電子元件種類繁多，每種元件都有其特定的功能和作用。在PCB設計中，合理選擇和擺放這些元件對于實現電路的功能和性能至關重要。
